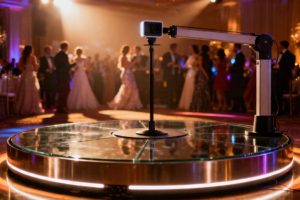

Co to jest DIY fotobudka 360?
Samodzielnie zbudowany, obrotowy system do fotografii i wideo pozwala uchwycić pełną perspektywę 360° uczestników lub produktów. Zwykle składa się z:
- obrotowej platformy (tzw. Lazy Susan),
- ramienia z uchwytem na telefon lub kamerę,
- napędu, którym steruje się przez aplikację.
W praktyce spotyka się dwa podstawowe warianty:
- Mini 360 Photo Booth z platformą o średnicy 20–40 cm, świetny do prezentacji produktów,
- osobową fotobudkę o średnicy 60–120 cm, przeznaczoną dla jednej osoby.
Obroty odbywają się najczęściej w zakresie 1–6 RPM, co daje płynne wideo; natomiast bardzo wolne prędkości, około 0,5–1 RPM, są wykorzystywane przy timelapse’ach. Zastosowań jest wiele — od wesel (np. Portable Wedding Photo Booth, Inspiracje Weselne) i urodzin, przez eventy korporacyjne, aż po prototypy i prezentacje produktów w e-commerce.
DIY-owe rozwiązania dają dużą swobodę personalizacji:
- malowanie proszkowe,
- wybór nietypowych kolorów,
- dodatki dekoracyjne i propsy,
- montaż oświetlenia LED.
W branży używa się różnych określeń, takich jak:
- 360 photo booth,
- 360 video booth,
- 360° spinning camera,
- DIY Wedding Photo Booth,
- Mini 360 photo booth.
Nośność zależy od wykonania — komercyjne platformy potrafią udźwignąć do 200 kg, a domowe projekty zwykle projektuje się na około 100 kg, o ile zastosowano odpowiednie łożyska i ramę. Prototypowanie pomaga ograniczyć koszty i dopasować wymiary do konkretnego wydarzenia. Przy projektowaniu należy zwrócić uwagę na stabilność konstrukcji, wygodę użytkowania oraz bezpieczeństwo napędu.

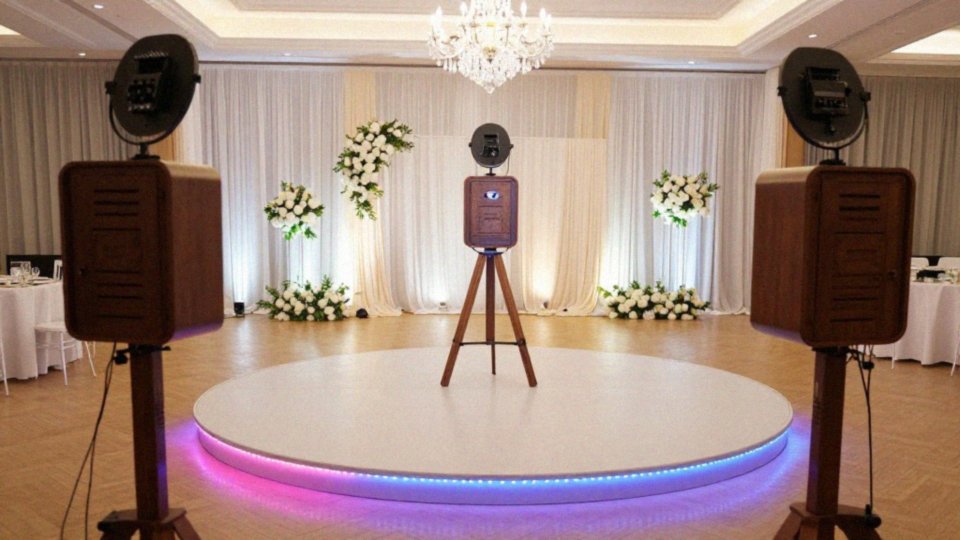

Na jakie wydarzenia nadaje się fotobudka 360?

Fotobudka 360 staje się coraz popularniejszą atrakcją na weselach — integruje gości i świetnie wpisuje się w ślubną scenografię. Goście otrzymują krótkie, dynamiczne nagrania, idealne do udostępniania w mediach społecznościowych. Na poprawinach i afterparty pełni rolę miejsca zabawy, a jednocześnie służy jako oryginalna pamiątka.
Łatwo ją spersonalizować: można dodać:
- tematyczne rekwizyty,
- zmienić tła,
- dołączyć oświetlenie LED,
co podnosi atrakcyjność nagrań. Fotobudka przyciąga osoby w różnym wieku, dlatego sprawdza się nie tylko na weselach, lecz także na:
- urodzinach,
- jubileuszach firmowych,
- imprezach dla dzieci.
W zastosowaniach korporacyjnych i targowych wykorzystuje się ją do:
- prezentacji,
- tworzenia angażujących materiałów promocyjnych.
Pokazy mody czy premiery kolekcji zyskują dzięki ujęciom 360° — pozwalają lepiej pokazać detale ubrań i dodatków. Na festiwalach i w klubach fotobudka działa jako magnes na uwagę i doskonałe źródło contentu do social mediów. W studiu mini 360 używa się jej do sesji produktowych — fotografia i wideo 360 wspierają sprzedaż online i prezentacje e‑commerce.
Firmy eventowe często oferują wynajem fotobudki, a jej mobilna konstrukcja ułatwia transport i szybki montaż. Zakres dostosowania obejmuje:
- scenografię (tła, LED),
- obsługę techniczną,
- czas sesji,
dzięki czemu można ją dopasować do małego przyjęcia i dużego eventu. Wybór wersji — studyjnej czy osobowej — zależy od celu: prezentacje produktów wymagają precyzyjnego oświetlenia, natomiast wesela potrzebują atrakcyjnej przestrzeni dla gości. Fotobudka 360 zwiększa zaangażowanie uczestników i dostarcza unikalnych wspomnień oraz materiałów marketingowych przydatnych w kampaniach promocyjnych.
Jakie materiały są potrzebne do fotobudki 360?
Płyta OSB o grubości 18 mm, wycięta w okrąg, stanowi solidną podstawę platformy — daje sztywność i równomiernie rozkłada obciążenie. Ramę nośną można wykonać z:
- profili stalowych 40×40 mm,
- kątowników i łączników,
co pozwala uniknąć spawania i upraszcza montaż. Jako łożysko kulkowe wybiera się modele dopasowane do ciężaru konstrukcji; zwykle wewnętrzna średnica mieści się w przedziale 20–40 mm, co dobrze sprawdza się przy domowych obciążeniach rzędu ~100 kg. Do napędu ekonomicznym rozwiązaniem są elementy z recyklingu — np. stary obrotowy fotel — albo gotowa baza Lazy Susan. Można też zastosować:
- silnik o mocy około 2,5 W przy 240 V,
- bardziej precyzyjny lightmover z przekładnią 10:1–30:1,
co pozwala uzyskać płynne obroty na poziomie 1–6 RPM. Napęd realizuje się poprzez:
- pasy napędowe,
- zębatki;
przydatny będzie też mechanizm regulacji napięcia paska, który stabilizuje pracę układu. Uchwyt na telefon z regulacją kąta, rozkładane ramię i elementy do precyzyjnego ustawienia kamery ułatwiają dopasowanie pozycji urządzeń. W zestawie montażowym powinny znaleźć się:
- wkręty (np. 6×60 mm),
- śruby M8/M10,
- nakrętki,
- podkładki,
- kątowniki,
- blacha montażowa —
to podstawowe akcesoria do trwałego zamocowania elementów. Dla stabilności konstrukcji stosuje się:
- kontrwagę,
- baza balansującą,
- nóżki antypoślizgowe lub mocowania kompatybilne ze statywem.
Bezpieczeństwo zapewnią:
- osłony pasków i elementów mechanicznych,
- hamulec mechaniczny albo blokada siłownika zapobiegająca niekontrolowanemu ruchowi.
W oświetleniu najlepiej przewidzieć:
- taśmy LED lub lampy studyjne,
- doprowadzenie kabli zasilających i przewodów sterujących,
- ewentualne statywy oświetleniowe i mikrofonowe,
jeśli planujemy pracę studyjną. Do wykończenia można użyć:
- czarnej farby w sprayu,
- malowania proszkowego,
- lub dobrać niestandardowe kolory zgodnie z konceptem projektu.
W warsztacie przydadzą się:
- wiertarka,
- szlifierka,
- klucze,
- miernik napięcia oraz podstawowe narzędzia do spawania —
- albo alternatywne łączniki, gdy rezygnujemy ze spawania.
Oprogramowanie sterujące powinno zawierać:
- moduł komunikacyjny z aplikacją,
- oraz łącza USB lub Bluetooth,
by łatwo integrować urządzenie z systemem. Rozważenie elementów z recyklingu — obrotowego fotela, plates montażowych czy starych łożysk — może znacząco obniżyć koszty i przyspieszyć prototypowanie.
Jak zmontować i zmotoryzować platformę fotobudki 360?
Najważniejsze jest dokładne wycentrowanie łożyska i sprawdzenie stabilności — to usuwa większość problemów z „wobblingiem”. Poniżej przedstawiamy kroki montażu:
- Przygotowanie bazy: Wytnij okrąg z płyty OSB dopasowany do wersji urządzenia (mini: 20–40 cm, osobowa: 60–120 cm). Przykręć płytę do ramy śrubami M8 co 60–80 mm, stosując podkładki dla równomiernego docisku.
- Montaż łożyska: Umieść łożysko kulkowe centralnie między ramą a platformą i użyj blach montażowych, śrub oraz podkładek. Dokręcaj śruby naprzemiennie, by uniknąć odkształceń. Po zamocowaniu sprawdź bieg ręczny — luz obrotowy powinien być poniżej 2 mm.
- Napęd: Dobierz silnik do przeznaczenia: do mini platformy wystarczy 2,5 W 240 V lub typowy lightmover motor; wersja osobowa wymaga przekładniowego silnika 50–200 W. Zainstaluj przekładnię lub koła pasowe i ustaw pasek tak, by defleksja wynosiła 5–10 mm. Jako alternatywę rozważ łańcuch lub bezpośrednie sprzęgło z elastyczną mufą.
- Mocowanie silnika: Montuj motor na płycie z możliwością regulacji pozycji — ułatwia to korekcję napięcia paska. Stosuj podkładki antywibracyjne. Przy bezpośrednim sprzężeniu użyj łącznika typu flexible coupling.

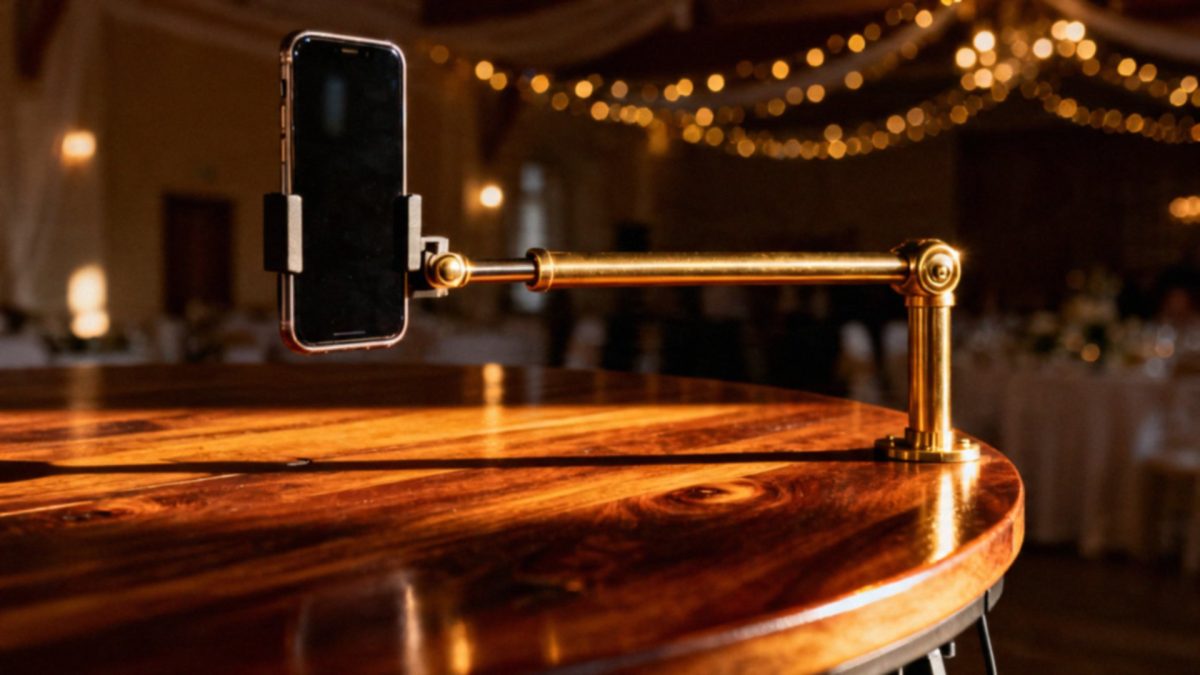

- Ramię na kamerę: Zamontuj wysuwane ramię z regulowanym uchwytem (bracket), a po przeciwnej stronie dodaj ciężarek kontrujący, żeby zneutralizować moment. Dopuszczalne wychylenie ramienia to do 5°. Przy większych wysięgach zastosuj dodatkowy wspornik.
- Sterowanie prędkości i bezpieczeństwo: Zainstaluj regulator obrotów (PWM lub sterownik AC z falownikiem) umożliwiający 0,5–6 RPM. Dodaj wyłącznik awaryjny, bezpiecznik i zabezpieczenie termiczne silnika. Wygodę obsługi poprawi wyłącznik nożny.
- Okablowanie i instalacja elektryczna: Prowadź przewody w peszlu, stosuj odciągi i złącza z odciążeniem. Zasilanie zabezpiecz wyłącznikiem różnicowoprądowym oraz bezpiecznikami dobranymi do prądu znamionowego silnika.
- Testy obciążeniowe: Przeprowadź testy w trzech etapach — próbny obrót bez obciążenia, przy 33% nominalnego obciążenia oraz przy 100%. Mierz prędkość tachometrem i obserwuj nagrzewanie silnika po 30 minutach pracy. Sprawdź płynność ruchu i stabilność platformy — nie powinno być skoków.
- Wykończenie i prototypowanie: Zamontuj osłony chroniące ruchome elementy, dodaj matę antypoślizgową i uchwyty na lampy LED. Udokumentuj proces montażu, wprowadź korekty w prototypie i oceń konstrukcję przed finalnym wdrożeniem.
Stosując powyższe kroki otrzymasz stabilną, zmotoryzowaną platformę obrotową, gotową do integracji z aplikacją i użycia na eventach.
Jak zamontować łożysko i uchwyt w fotobudce 360?
Wytnij w płycie OSB otwór większy o 2–4 mm od zewnętrznego kołnierza łożyska. Krawędź wzmocnij pierścieniem ze sklejki grubości 6–8 mm i przykręć go co 40–60 mm, aby uzyskać równą powierzchnię styku i zapobiec wybrzuszeniom. Na powierzchnię montażową nałóż stalową podkładkę lub blachę o grubości 3–5 mm — to będzie podstawowa płaszczyzna styku łożyska kulkowego.
Wyznacz oś symetrii i nagwintuj otwory, używając wkrętów M6 lub M8 oraz nakrętek typu star dla trwałego połączenia. Śruby dokręcaj równomiernie, stosując podkładki sprężyste, a na gwinty nakładaj klej anaerobowy, by zapobiec luzowaniu. Moment dokręcania trzymaj w granicach 8–20 Nm, dostosowując go do średnicy śruby i materiału płyty.
Osadź oś i sprawdź bieżność ręcznie; jeśli pojawi się boczny luz, skoryguj go podkładkami dystansowymi lub pierścieniem ustalającym. Gdy projekt przewiduje osadzenie wpuszczane, stosuj pierścienie Segera dla pewnego mocowania. Uchwyt na telefon montuj do wysuwanego ramienia za pomocą solidnego bracketu umożliwiającego regulację kąta i blokadę pozycji.
W punkcie obrotu zastosuj śrubę z zabezpieczeniem — np. nakrętkę star lub zawleczkę — żeby zapobiec samoczynnemu odblokowaniu. Jeśli wysięg ramienia przekracza 30 cm, dodaj dodatkowy bracket diagonalny lub gumowy amortyzator w połowie wysięgu, co znacznie ograniczy kołysanie. Po przeciwnej stronie umieść kontrwagę o masie 0,5–2 kg i przesuwaj ją, aż osiągniesz właściwe wyważenie.
Testuj stabilność z docelowym obciążeniem: smartfonem 200–500 g lub kamerą 1–1,5 kg. Wykonaj 100 cykli obrotów z docelową prędkością, obserwując luzy, nagrzewanie elementów i ewentualne trzeszczenia. Zabezpiecz wszystkie połączenia — stosuj podkładki, nakrętki star, klej do metalu oraz dodatkowe blachy wzmacniające w miejscach największego momentu.
Na koniec pomaluj wystawione elementy czarną farbą w sprayu lub zabezpiecz je proszkowo, a następnie załóż osłony na łożysko i brackety. Blokada siłownika, montowana blisko osi, powinna uniemożliwiać ruch podczas transportu i serwisu — użyj mechanicznego zapięcia lub pinu zabezpieczającego w pozycji zatrzymanej.

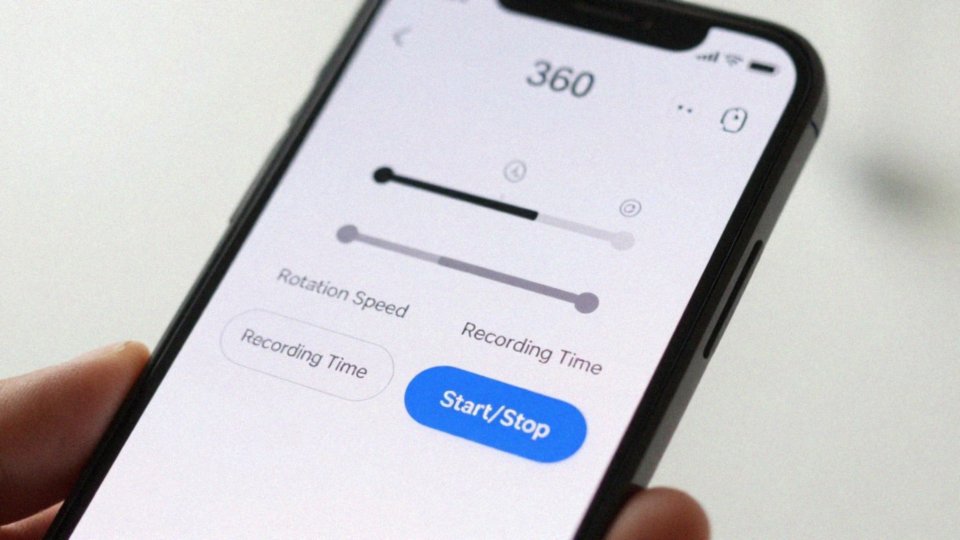

Jak sterować fotobudką 360 przez aplikację?

Pobierz aplikację do obsługi 360 photo booth na iOS i Android — współpracuje ona z kontrolerem silnika. Aby uruchomić system, wykonaj poniższe kroki:
- Parowanie: Połącz kontroler z aplikacją przez Bluetooth lub Wi‑Fi. Przy dedykowanym kontrolerze możesz też korzystać z API (HTTP/MQTT).
- Konfiguracja: Ustaw prędkość obrotową (0,5–6 RPM), kierunek obrotu oraz czas nagrania w sekundach.
- Synchronizacja: Wybierz sposób synchronizacji migawki — przewodowy (GPIO) albo bezprzewodowy (Bluetooth shutter).
- Presety: Zapisz profile dla różnych zastosowań (produkt, osoba, timelapse) z określonymi parametrami prędkości, rampą startową oraz rozdzielczością wideo 360.
- Podgląd i zapis: Włącz podgląd na żywo (RTSP/HTTP) i zdecyduj, czy zapisywać materiał lokalnie, czy wysyłać do chmury. Skonfiguruj też udostępnianie w mediach społecznościowych i integrację z drukarką.
- Testy i kalibracja: Przeprowadź trzy etapy testowe — bez obciążenia, przy 33% i przy 100% nośności. Zmierz RPM tachometrem i dostosuj rampę przyspieszania do wyników.
Funkcje aplikacji:
- Timer i tryb photo booth z licznikiem sesji oraz automatycznymi instrukcjami dla gości,
- Regulacja ramp start/stop i soft start, zapewniające płynne rozpędzanie i zatrzymywanie platformy,
- Gotowe presety dla sesji produktowych i zdjęć osób,
- Efekty wideo 360 oraz eksport do MP4 i MP4‑360.
Bezpieczeństwo:
- Awaryjne zatrzymanie w aplikacji oraz fizyczny przycisk E‑STOP,
- Monitor pracy wyświetlający komunikaty o przeciążeniu, przekroczeniu nośności i alerty temperatury silnika,
- Ograniczniki prędkości i blokada transportowa dostępne w ustawieniach.
Funkcje przydatne na eventach:
- Tryb zdalny: gość uruchamia sesję za pomocą kodu QR lub krótkiego linku,
- Możliwość ustawienia limitu czasu sesji oraz automatycznego udostępniania zdjęć i wideo.
Dokumentacja:
- Instrukcja krok po kroku obejmuje instalację aplikacji, parowanie przez Bluetooth/Wi‑Fi, procedurę kalibracji platformy i listę ważnych parametrów (RPM, napięcie, maksymalna nośność),
- Aplikacja zapisuje logi pracy i umożliwia aktualizację firmware.
Jak zabezpieczyć siłownik i zapewnić bezpieczeństwo fotobudki 360?
Mechaniczne zablokowanie siłownika zmniejsza ryzyko niekontrolowanego obrotu podczas montażu i transportu. Stosuj:
- pin transportowy,
- zaciskową blokadę osi,
- tarczowy hamulec mechaniczny blisko punktu obrotu — to najprostszy sposób na zabezpieczenie.
Elementy blokujące mocuj śrubami z gwintem i nakrętkami typu star, które dobrze trzymają pod obciążeniem. Przycisk awaryjnego zatrzymania (E‑STOP) powinien być w zasięgu operatora, do 1,5 m. Dodatkowo zamontuj fizyczny przełącznik odcinający zasilanie. Wprowadź redundancję: mechaniczne wyłączniki krańcowe plus elektroniczne ograniczniki prędkości w układzie sterowania zwiększą bezpieczeństwo pracy. Wyraźnie oznacz nośność etykietą z wartością w kg i wymagaj marginesu bezpieczeństwa +20% ponad deklarowaną nośność. Przed wydarzeniem przeprowadzaj testy: kontrolny obrót bez obciążenia, a następnie 10 cykli z docelowym ładunkiem — to pozwala wykryć problemy zanim sprzęt zostanie użyty publicznie.
Stabilność podstawy zapewnisz montując ją na statywie oświetleniowym lub mikrofonowym o nośności co najmniej równej (maks. obciążenie +20%). Jeśli korzystasz z własnej bazy, dodaj nóżki antypoślizgowe i rozważ opcjonalne kotwienie do podłoża, by zminimalizować ryzyko przewrócenia. Zadbaj o ochronę ruchomych elementów: osłony pasków, zębatek i sprzęgieł powinny chronić przed przypadkowym kontaktem. Osłony montuj tak, by były łatwe do zdjęcia podczas serwisu, lecz zabezpieczone przed przypadkowym odsłonięciem w normalnej pracy. Wyznacz strefę bezpieczeństwa minimum 50 cm wokół platformy.
Równowaga ramienia i kontrwaga to klucz do płynnej pracy i długiej żywotności łożysk. Wyważ ramię, aby zmniejszyć moment obrotowy; kontrwaga 0,5–2 kg często wystarcza do kompensacji wysięgu. Po wyważeniu sprawdź luz osiowy i poprzeczny, aby upewnić się, że wszystko działa prawidłowo. W mocowaniach stosuj śruby M8/M10 wraz z podkładkami i nakrętkami typu star. W miejscach narażonych na wibracje zabezpieczaj gwinty klejem anaerobowym lub zawleczkami. Regularnie kontroluj moment dokręcania i luzy śrub — to proste czynności, które zapobiegają poważniejszym awariom.
Monitorowanie pracy ułatwią czujnik prądu silnika i czujnik temperatury; integracja z aplikacją pozwoli na alarmy przy przeciążeniu lub przegrzaniu oraz na rejestrację logów pracy i błędów. Kontroluj też napięcie paska przed każdym wydarzeniem — to częsta przyczyna usterek. Przygotuj spis kontrolny obejmujący:
- poprawne naprężenie paska,
- brak pęknięć,
- stan łożysk oraz brak luzów.
Dokumentuj wyniki testów i pomysły na poprawę — notatki przyspieszą przyszłe naprawy i modyfikacje. Procedury obsługi powinny zawierać instrukcję operacyjną oraz listę ograniczeń; np. „kamera może trzymać przedmioty; przytrzymywanie osób zależne od konstrukcji”. Przeprowadź krótkie szkolenie operatora i umieść szybką instrukcję awaryjną przy urządzeniu. Harmonogram serwisu planuj co 100 godzin pracy lub co miesiąc, zapisując wszystkie naprawy i korekty. W protokole zapisuj m.in. napięcie paska, luzy łożysk i stan blokady siłownika.
Podczas transportu zawsze montuj pin transportowy lub mechaniczne zapięcie osi. Oznacz pozycję blokady oraz instrukcję demontażu, aby uniknąć przypadkowego uruchomienia z zablokowanym siłownikiem. Przestrzeganie tych zasad minimalizuje ryzyko awarii, chroni użytkowników i ułatwia wdrażanie przyszłych usprawnień.
